Универсальный анализатор качества электроэнергии (УАКЭ) «Тест-Электро».

Устройство разработано на основе наших устройств QMS20 и RT-SBC20S по ТЗ заказчика (фирма «Научно-испытательный центр Тест-Электро», г. Москва)

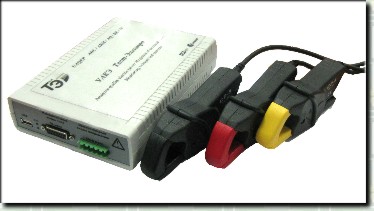

Рис.1

Универсальный анализатор качества электроэнергии УАКЭ «Тест-Электро» предназначен для измерения и мониторинга показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97 и в соответствии с ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008), мощностей, токов и напряжений в миллисекундном диапазоне, а также для регистрации электрических событий в однофазных и трехфазных электрических сетях с номинальной частотой 50 Гц. УАКЭ «Тест-Электро» регистрирует события, связанные с выходом измеряемых параметров за допустимые пределы. При обнаружении событий, прибор фиксирует и запоминает форму сигналов соответствующего входного канала, в котором было обнаружено событие.

Область применения - энергетические предприятия, электросетевые организации, предприятия промышленного назначения, испытательные лаборатории, метрологические службы и др.

УАКЭ «Тест-Электро» имеет Сертификат соответствия и внесено в Государственный реестр средств измерений.


Работа с прибором (настройка, управление) производится посредством персонального компьютера или ноутбука с установленной операционной сиcтемой Windows, подключенного через RS-232 или Ethernet. Протокол работы системы и результаты измерений и вычислений в процессе обработки входных сигналов могут сохраняться и накапливаться как на жестком диске персонального компьютера (ноутбука), так и на flash карте, подключенной к прибору.

Вся математическая обработка сигналов реализована на процессоре ARM9, функционирующем под управлением ОС Linux (Debian GNU/Linux 5.0).

Измеряемые параметры

  Показатели качества электрической энергии (ГОСТ 13109-97):

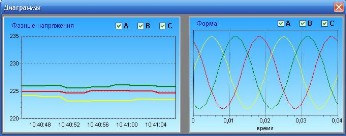

Рис.2
  • установившееся отклонение напряжения;
  • коэффициент несимметрии напряжений по обратной последовательности;
  • коэффициент несимметрии напряжений по нулевой последовательности;
  • коэффициент искажениия синусоидальности кривой напряжения;
  • коэффициент n-й гармонической составляющей напряжения;
  • отклонение частоты;
  • длительность провала напряжения;
  • длительность временного перенапряжения;
  • глубина провала напряжения;
  • коэффициент временного перенапряжения;
  • кратковременная доза фликера;
  • длительная доза фликера.

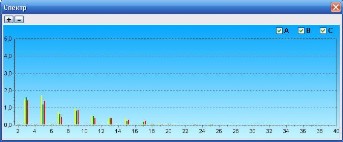

Рис.3

  Дополнительные параметры:

  • True RMS* значений напряжений;
  • True RMS напряжения прямой последовательности для трехфазной системы междуфазных напряжений;
  • значение частоты;
  • True RMS значений силы тока;
  • коэффициент искажения синусоидальности кривой тока;
  • коэффициент n-ой гармонической составляющей тока;
  • True RMS значения силы тока нулевой и обратной последовательности;
  • угол фазового сдвига между фазными напряжениями основной частоты;
  • угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений;
  • угол фазового сдвига между током и напряжением основной частоты одноименных фаз;
  • угол фазового сдвига между n-ми гармоническими составляющими тока и напряжения одноименных фаз;
  • угол фазового сдвига между симметричными составляющими тока и напряжения трехфазной системы (прямой, обратной и нулевой последовательности);
  • активная мощность по фазам и суммарная;
  • реактивная мощность по фазам и суммарная;
  • полная мощность по фазам и суммарная;
  • активная энергия;
  • реактивная энергия;
  • определяет активные мощности по гармоническим составляющим тока и напряжения для определения источника искажений в электрических сетях;
  • регистрирует события, связанные с выходом измеряемых параметров за допустимые пределы (при обнаружении событий, фиксирует и запоминает форму сигналов).

  * - True RMS (True Root Mean Square) - истинное среднеквадратическое значение

Входные характеристики

  УАКЭ имеет 4 высоковольтных и 4 низковольтных измерительных входа напряжения:

  1. Высоковольтные измерительные входы

  • Количество входных каналов – 4;
  • Входной диапазон каналов - ±500В;
  • Групповая гальваническая развязка;
  • Полоса пропускания входов – 100 кГц по уровню -3 дБ;
  • Межканальное прохождение – не хуже 80 дБ;
  • Динамический диапазон АЦП – не хуже 77 дБ;
  • Частота опроса – 100 кГц/канал.

  2. Низкоковольтные измерительные входы

  • Количество входных каналов – 4;
  • Входной диапазон каналов - ±5В;
  • Групповая гальваническая развязка;
  • Полоса пропускания входов – 100 кГц по уровню -3 дБ;
  • Межканальное прохождение – не хуже 80 дБ;
  • Динамический диапазон АЦП – не хуже 77 дБ;
  • Частота опроса – 100 кГц/канал.

Общие технические характеристики:

  • Электропитание измерителя осуществляется постоянным напряжением – 24 В;
  • Потребляемая мощность – не более 5 Вт;
  • Габаритные размеры модуля – не более 190х140х40мм;
  • Масса – не более 1 кг.

Подробнее о приборе УАКЭ «Тест-Электро»
Подробнее об устройстве QMS20
Подробнее об устройстве RT-SBC20S
